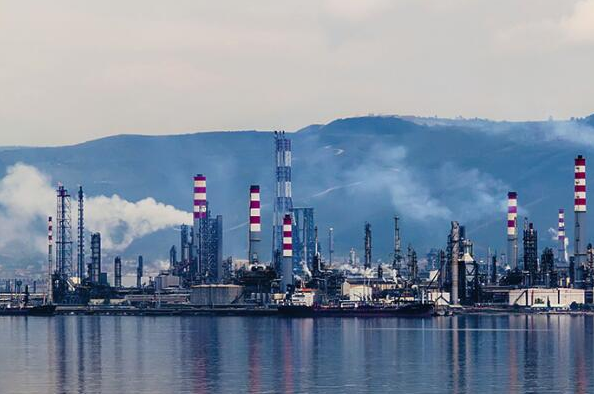

所謂晃電受到因素的影響，進而電網出現短時電壓波動或斷電的現象。在大型化工企業中，要確保供電的連續性，否則容易引起危險事故。如果企業內外電網出現大晃電的情況，可能會導致電機跳閘，進而中斷生產，影響產品質量，還可能造成設備損壞、人員傷亡、火災等問題。所以，在大型化工企業供電系統中，要采取有效的抗晃電措施。
?
? ? 導致晃電的原因有很多，包括雷擊、短路等原因。供電系統的晃電類型有很多，包括電壓驟升、短時斷電、電壓驟降等等。在化工企業生產的過程中，要保障生產的連續性，因為化工生產環節、工藝比較復雜，還會使用易燃易爆物質，危險性較高。生產設備通常在高壓環境下工作，如果供電系統運行不穩定，會影響生產質效，還會造成事故。所以，要避免晃電問題的出現，采取有效的抗晃電措施，為化工企業的生產奠定良好的基礎。
1 晃電的概念及危害
1.1 概念
電力系統的運行難免受到因素的影響，包括雷擊、瞬時短路等問題，進而導致電網相鄰線路故障、電動機啟動等問題，系統電壓會出現大幅度波動，但會在短時間內恢復，這種情況就是晃電?；坞姷念愋陀泻芏啵阂唬弘妷后E升或驟降。持續時間在0.5 周期到1 分鐘之間，可能上升到百分之110-180的標稱電壓，或者下降到百分之10-90的標稱電壓；二：電壓閃變。也就是波形包絡線出現比較規則的變化情況，或者電壓幅值出現隨機變化的情況，如果出現這種能夠情況，照明會呈現異常，通過人的眼睛即可感受到電壓波動帶來的異常；第三，短時斷電。這種情況比較好理解，也就是短暫的供電中斷，可能持續0.5 周期到3 秒之間。
?
1.2 危害
晃電雖然持續的時間比較短，但會帶來很多危害。如果出現晃電的情況，可能會導致電壓降低，運行電機要保障出力條件就要增加電流，進而導致繞組溫度上升，空氣開關、接觸器觸頭等部件會出現發熱的問題，造成設備故障，影響正常運行和使用壽命；在變頻器控制應用的過程中，由于該設備具有過壓、失壓、瞬間停電的保護功能，所以如果出現比較強烈的晃電情況，變頻器會發動保護功能停止運行；在晃電發生的情況下，電壓會降低，接觸器線圈對鐵芯的吸力可能會比釋放彈簧的彈力要小，接觸器會隨之釋放，進而導致大量電動機出現跳閘的情況，不利于化工企業的生產；大規?；て髽I(yè)的生產規模比較大，雖然晃電時間較短，但會對生產造成影響。瞬時電壓波動會引起電動機跳閘、設備停機的情況。電網電壓恢復之后，電機也無法自動恢復運行，連續生產被中斷，出現生產混亂、設備故障、事故等問題[1]。以大型裝置來說，如果采用人工恢復運作的方式，需要較長的啟動時間。一些裝置沒有專門的值守人員，則需要更長的啟動時間，對生產效率有很大的影響。化工企業本身就對生產的連續性有很高的要求，晃電問題會影響生產效率，還會造成原料浪費、產品質量高下降、環境衛生污染等問題，對企業生產效益造成很大的影響。
?
2 大型化工企業供電系統抗晃電措施的應用

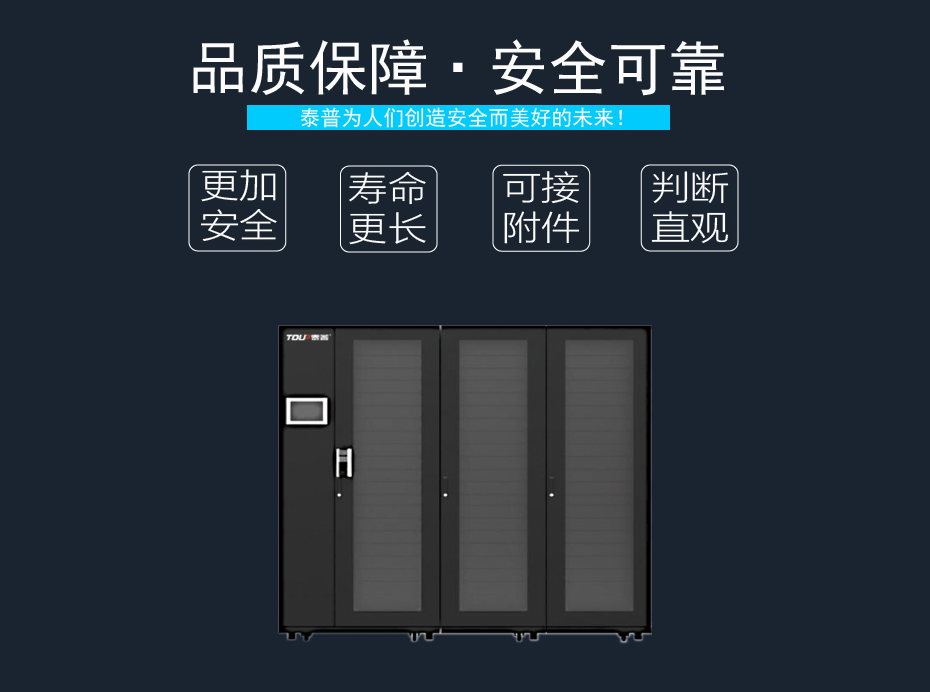

2.1 TPM-QSDVR電壓暫降保護系統
TPM-QSDVR電壓暫降治理系統以電容器作為儲能元件，采用電力電子變換和數字控制，提供后備式短時能量存儲解決方案，有效治理電壓暫降、電壓暫升、短時中斷等問題，具有強穩定性等特點。應用于半導體制造、石油石化、化工、汽車制造、制藥、造紙、科研院所、煙草、冶金、鋼鐵、印刷、玻璃、紡織等對電能質量要求嚴格的行業。
2.2 參數優化
? ? ? 在參數優化方面，主要對系統備自投和繼電保護的參數進行優化。根據上級和下級變電所繼電保護分級配合的原則，110kV總變電站如果在兩側都設置了電源側迅速切換裝置，則出現晃電問題時，總變電站普遍可以成功且迅速地進行電源切換，下游裝置變電所母聯備自投時間可以根據實際情況進行延長，進而避免在上級成功切換的條件下，下級提前或持續切換的情況，確保切換裝置可以合理發揮作用。通常，晃電的情況下，系統電壓瞬間出現比較大的波動變化，但還會很快恢復，甚至不超過100ms。系統電壓幅值保持在百分之50-70Ue，這種情況下，電動機負載會在慣性動作的作用下繼續保持轉動，并不會出現大幅度的轉速下降，不需要切斷電源主回路，電動機會迅速恢復加速狀態，對裝置生產的影響并不明顯。電動機在加速的過程中，并不會產生較大的電流，所以對電力系統造成的沖擊也不是很大。所以，可以對抵押動作值進行優化，從不超過6kV、2000kW 的參數入手，優化為40V，以此減少晃電導致的停機問題，確保生產的穩定連續。
?2.3 電機主備機互為聯鎖
? ? ? 兩臺電動機之間如果互為備用，則在工藝方面有相應的要求。在壓力、流量等聯鎖自啟動功能的作用下，如果出現晃電的情況，則會自動啟動。但由于在啟動命令發出到建立這個過程中，需要有壓力和流量條件的支撐，且需要時間的，在這個過程中，會出現數值下降的變化，可能會做到機組、裝置聯鎖跳車限值，導致備用電動機啟動過程完成之前機組、裝置聯鎖跳車。對此，可以增加電氣聯鎖。在啟動回路之中，交流接觸器常閉輔助接點可以進行電氣聯鎖，也就是將對方接觸器的常閉輔助接點與本機啟動回路連接在一起。在這種情況下，如果兩臺電動機都在送電的狀態下，一臺會一直處在運行狀態，另一臺一旦受到停機信號就會立刻啟動，切換速度較快，可以滿足工藝生產的額要求，進而保障化工企業生產的穩定性。
2.4 TPM-QS100電動機再啟動柜
TPM-QS100電動機再啟動柜是為適應石油化工行業生產高連續性的要求而研制的。主要用于電動機群按照原定的工序運行時，突然發生瞬間的電力供應中斷，導致接觸器線圈失電而脫扣，電機停止運行。電源恢復后，自動控制柜原定的工序要求對電動機群地進行再起動，恢復工序的正常工作。對于大量電機的起動過程，自動控制柜可實時監測供電系統母線上的三相電壓、電流參數，確定電動機再起動時間，避免因再起動使系統母線出現過負荷、欠壓等非正常狀況的條件下，實現電動機群的順利再起動。
? ? ?
? ? ? 綜上所述，在大型化工企業生產的過程中，要確保生產的穩定性和連續性。如果供電系統出現晃電的情況，會影響設備的正常運行，還會造成設備故障、事故等問題，進而影響生產效益。所以，要采取有效的抗晃電措施，包括TPM-QSDVR電壓暫降保護系統、參數優化、互為聯鎖、 TPM-QS100電動機再啟動柜等方式。
鄭州泰普科技有限公司是生產TPM-QSDVR電壓暫降保護系統和TPM-QS100電動機再啟動柜的廠家，自2011年公司成立以來，已為中石化、大唐電力等大型企業解決晃電的問題，在治理晃電領域擁有深厚的經驗。
